干貨丨油墨固化有問題？可能是UV燈在作祟
UV印刷最能撼動印刷業(yè)者的就是它能在各類非吸收性材質上讓油墨瞬間固化，避開種種干燥問題，加速后加工處理，以及某些環(huán)保方面的優(yōu)勢。
今天，印刷家就和大家一起探討下傳統(tǒng)UV印刷設備及UV燈能量對油墨固化的影響。
1. UV油墨的干燥，稱為固化(Curing)，有別于傳統(tǒng)油墨的氧化、滲透干燥模式。
2. UV印刷，必須使用UV油墨，配合UV光源，讓油墨瞬間固化。
3. 超額的UV能量會導致固化過頭，產生油墨脆化或容易剝離的結果。
4. UV能量不足，直接影響油墨固化不足，以及種種附著不良問題。
5. 油墨顏色與墨層厚度(單色或疊色)會非常影響固化結果，油墨越暗或不透明墨，UV能量越不容易通過，固化結果越差。
6. 不透明白墨印刷，有時比黑墨更不容易固化，原因是UV光不易透過或深入。
7. 印刷速度，直接影響材質上油墨接收UV能量的多少。速度越高，所接收到的能量越少。
8. 實驗證明，在UV油墨固化的過程中，氧氣對UV固化是有制約影響的。在沒有氧氣的環(huán)境下，只需更少的UV能量，即可達到相同的固化效果。
9. UV油墨在較高溫環(huán)境下會比低溫時更容易固化。
10. 油墨中的光啟始劑，需與UV燈光譜能量波段配合, 才能有最經濟, 最佳的干燥固化效果。

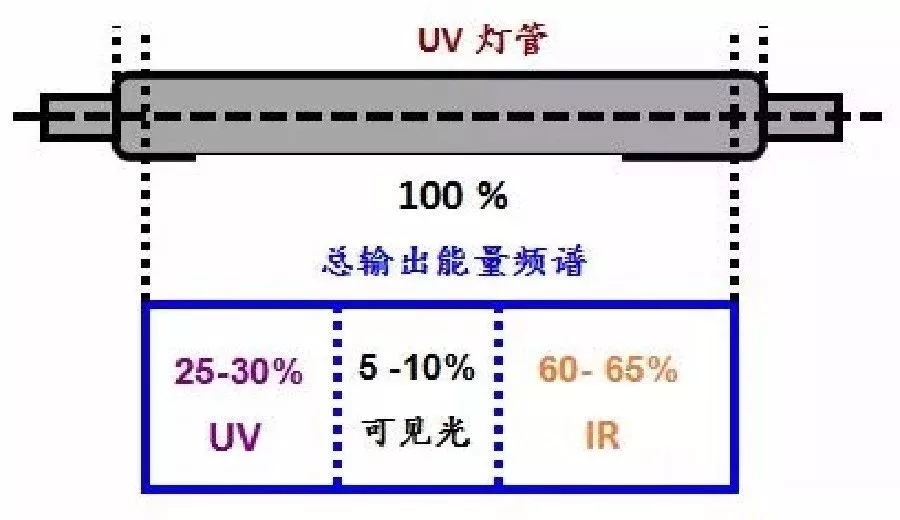

1. UV燈源真正可用的能量，只有20-25%。其余是可見光和熱。

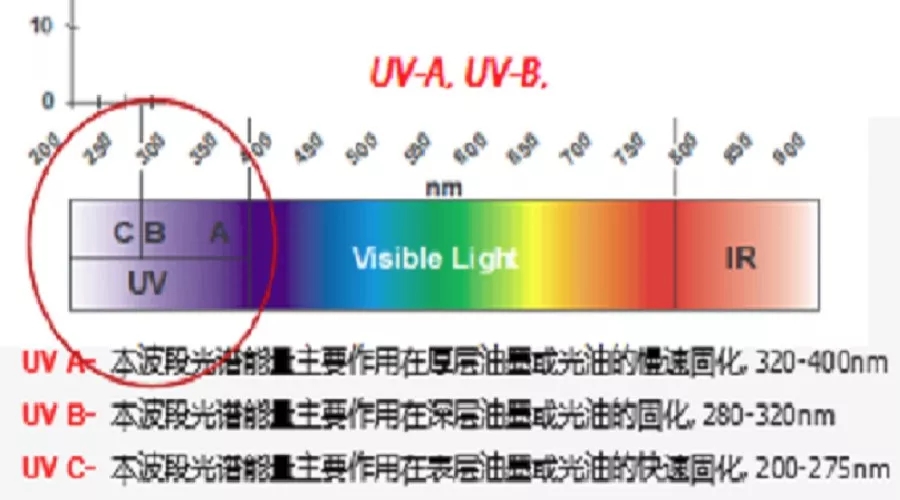

2. UV固化可用光源通常分三個波段：UV-A、 UV-B、 UV-C。

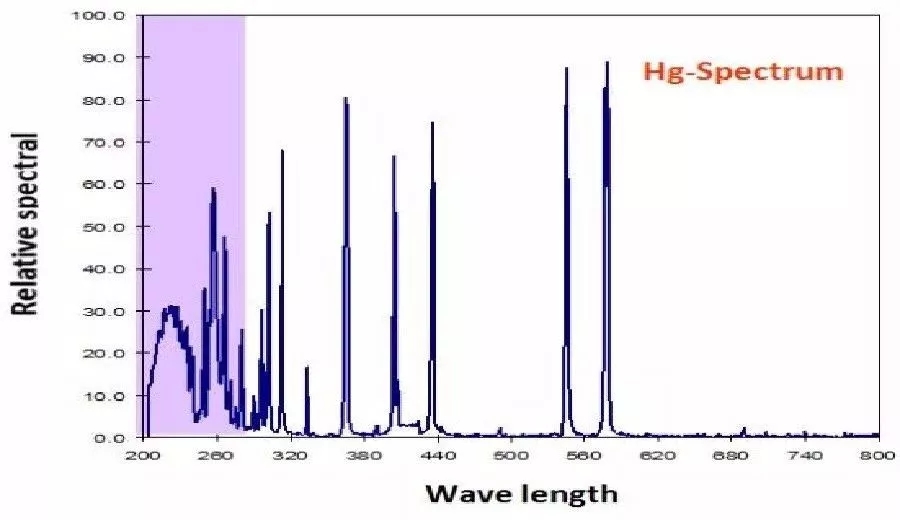

3. 含汞UV燈光譜 (標準燈源)
作用在UV-C波段；
適用于有色UV油墨及無色上光油 。

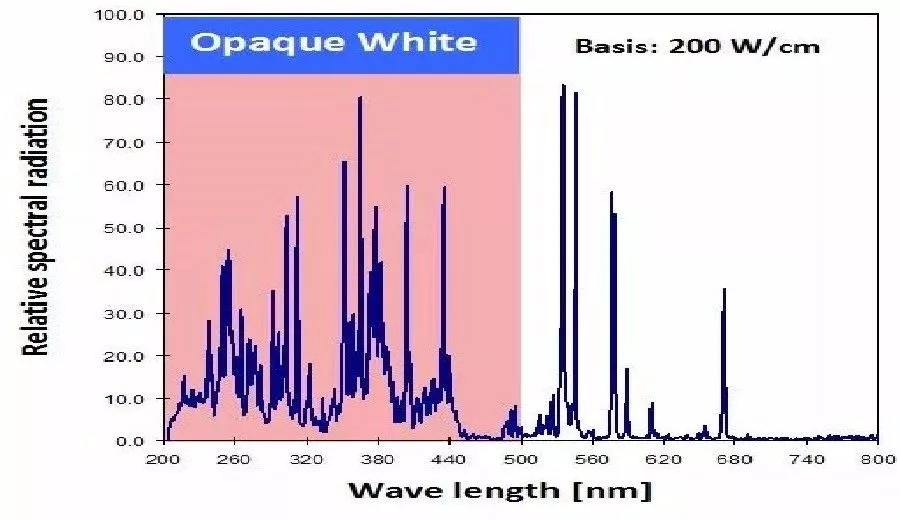

4. 含鎵UV燈 (Gallium Doped Lamp) 光譜：
作用在UV-A波段, 頻譜極寬；
不透明白墨專用UV燈 (油墨深層固化解決方案)；
適用于中間干燥座；
整合IST GDL燈管與URS反射罩技術。
5. 了解反射罩對UV燈光譜與能量的影響
UV燈管工作，正常是向四周輻射的，反射罩的功能則是將射向四方的UV能量，反射集中射向需要干燥的被印材料表面，產生最佳的固化作用。
6. UV燈壽命與影響因素
UV燈功率不足也是導致UV油墨干燥不良故障的原因之一，這與企業(yè)的日常生產操作有關，主要表現(xiàn)在以下幾個方面：
所有UV燈都存在一個有效的使用壽命（一般情況下為800～1000小時），當UV燈的使用時間超過了其使用壽命，雖然UV燈還可以繼續(xù)工作，但其功率已經大大下降。
更換了UV燈后并沒有將UV燈的使用計時器歸零，導致UV燈的使用時間已經超出了使用壽命卻全然不知。
不注意UV燈的表面清潔，長時間使用后UV燈的反光罩太臟，造成UV燈的反射能量損失（反射能量可占到UV燈功率的50%左右）。
UV燈功率配置不合理，如國內全輪轉不干膠標簽印刷機每組UV燈功率的合理配置基本在3000瓦以上，國外設備由于其印刷速度較快，每組UV燈的功率基本在7000瓦以上，而有些全輪轉不干膠標簽印刷機每組UV燈的功率只有2000瓦。
使用UV印刷，最大的目的就是瞬間干燥，加速后加工進程。而實際作業(yè)中，最大的困擾卻是容易干燥過度或干燥不足。
干燥過度會使油墨會產生脆化現(xiàn)象，裁切壓痕也會產生邊緣墨層剝離、脫落等問題。干燥固化不足，同樣會有墨層易脫落、不耐磨、附著力不夠等問題。
1. 如何判斷UV油墨是否徹底固化？
UV油墨能否徹底固化，決定了印刷墨層的附著牢度、印刷色彩的再現(xiàn)以及印刷墨層的光澤度等，生產現(xiàn)場快速對此做出準確判斷十分重要，于是在實踐中總結出了多種判斷方法，可歸類為外觀觀測法、物理測試法和化學測試法。
外觀觀測法無需借助任何工具，通過觀察UV墨層是否具有光亮的表面來判定，完全固化的UV墨層是很光亮的。
物理測試法有兩種常用方法：
方法一：在印刷品的UV墨層上鋪一張紙，用手壓住該紙張在UV墨層上蹭，若固化不完全，墨層表面會被破壞。
方法二：用大頭針劃破UV墨層的表層，然后在200倍放大鏡下觀察劃痕，若劃痕呈鋸齒狀，表明UV墨層已完全固化。
化學測試法要借助丙酮溶劑，將其滴在UV墨層上，若墨層能夠被溶解，則說明尚未完全固化。
2. 達到完全固化所需要的UV能量？
如果已經能確認UV油墨已完全固化、無脆化，附著狀態(tài)良好且符合要求，應立即記錄固化當時的UV能量數(shù)據，遇到印刷類似訂單時，就能設定到相同UV條件下進行印刷及上光，保證良好的固化效果。
UV能量的測試，通常有兩種方式：
(1)使用UV能量測試儀檢測，通常有探針式與圓盤式兩種主要類型：

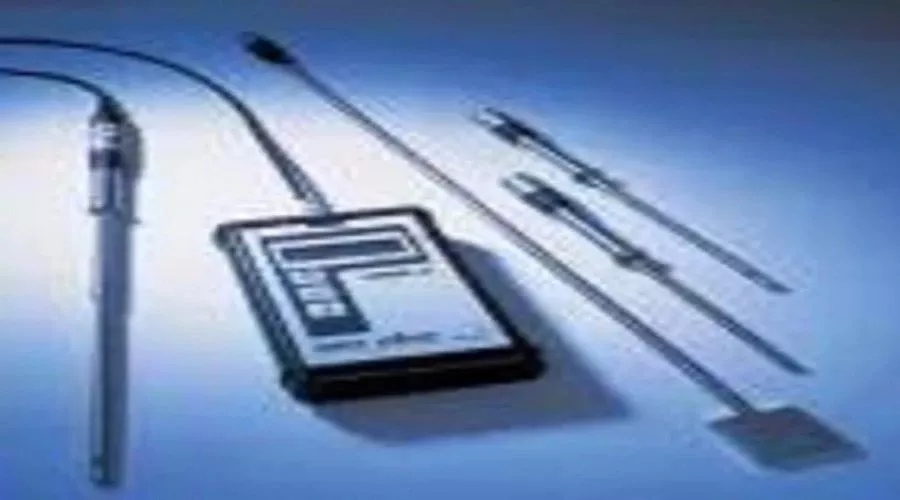

①探針式
探針式可將探針直接插入UV燈內，檢查UV實際輻射能量。通常須有設計好的專用插孔，以維護檢測者的安全。

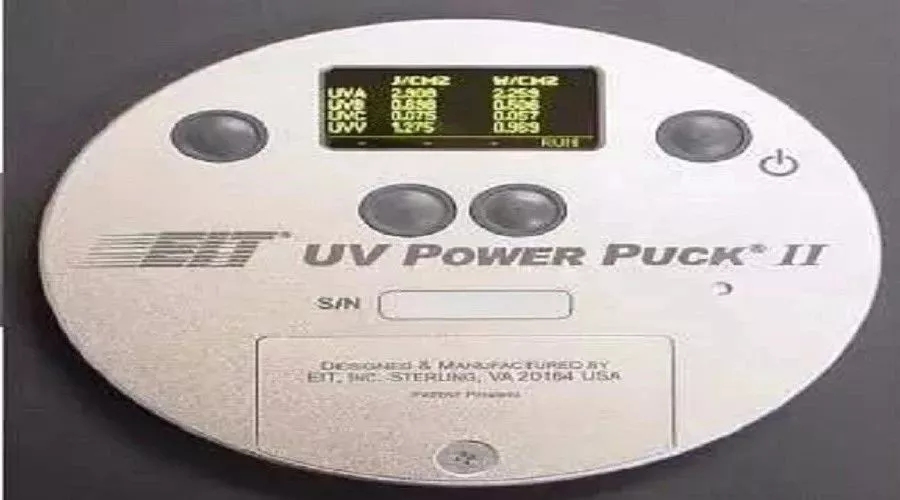

②圓盤式
圓盤式通常用于有輸送帶的UV固化裝置，將圓盤式測量儀置于輸送帶上，在一定速度下通過UV燈下，量測所接收到的UV總能量。
好的UV能量檢測儀，應說明或顯示以下量測規(guī)格：
UV能量顯示：xxx mj/cm2、mW/cm2、W/cm2；
可檢測的UV波段：如UV-A、UV-B、UV-C或UV-V；
可檢測的UV波長范圍：如280 — 400 nm·；
能顯示不同波段所接收到的UV能量值。

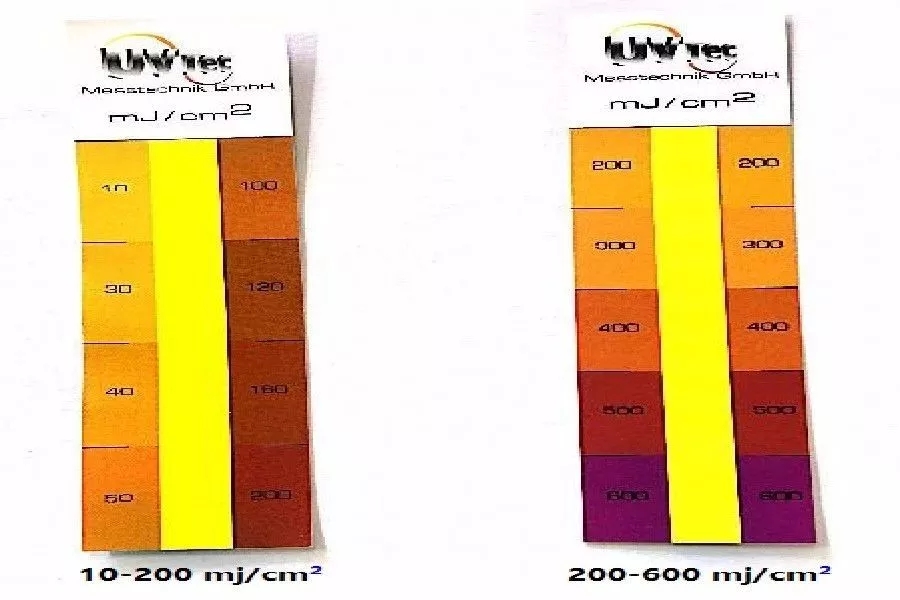

(2)使用UV能量貼紙檢測
UV能量測試條是利用在薄條紙片上涂布特殊感光涂層，通過UV燈照射后，根據顏色的變化，比對標準色塊來判斷所接收到的UV能量 (以mJ/cm2來表示)。
此種方式適合用在印刷薄片材料的印刷設備上，測量材料面所接收到的UV總能量。將能量條貼于待測印刷材料上，印刷時通過UV燈照射后，即可得知接收能量的參數(shù)。通常能量測試條所能顯示的只有所接收到所有波段能量的總和值。
同樣在選擇UV能量測試條時，應留意能量可檢測的范圍與波段：
可檢測的UV波長：如280—400 nm；
UV能量顯示：xxx mj/cm2或mW/cm2；
UV能量檢測和顯示的范圍：10-200mj/cm2或200-600 mj/cm2·；
可檢測的UV波段：如UV-A、UV-B、UV-C、UV-VIS。
UV印刷，要求的是立即干燥、固化，而實際面對最多的問題就是固化不良、固化過頭與附著不良。值得印刷業(yè)者們注意的是：固化不足，直接與UV設備狀態(tài)與維護有關，而固化過頭，牽涉能量的浪費，兩者都可能是資源的損耗。
